系統概述：

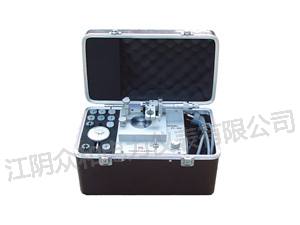

    ZY-350動態校驗儀是針對電渦流傳感器和相關系統綜合性能的檢驗而設計的現場儀器。主要原理是通過一臺可控制轉速和方向的高性能電機驅動一個斜面圓盤作勻速的旋轉運動，可直接模擬現場軸振動和相關動態性能進行測試和校準。斜面圓盤每個實驗校準點可以直接 采用千分表測量實際振動位移量，以避免示波器和模擬儀器帶來的測量誤差。相配套的靜態校驗裝置采用進口直線導軌和高分辨率的測微頭，從而保證位移直線度和測量的精度，可校準φ11mm以下電渦流傳感器的靜態靈敏度和線性度等靜態性能。可靠的侍服控制系統可以在電機高速運轉狀態下作即停即開和反順轉控制，無級調速裝置在額定轉速范圍內任一調節點都可實現穩定的轉速控制。優化的整體設計具有性能穩定、重量輕、攜帶方便等特點，是現場安裝的校正工具，相關的技術性能也可用于科研開發、實驗教學等領域。

技術指標：
■ 電源：220VAC±20%
■ 轉速：50~7000 轉/分
■ 振動值： 0～350μm（峰-峰值）。
■ 振動測量標準：千分表 0.1%
■ 位移校準范圍：0~5mm
■ 位移測量標準：百分螺桿 1%
■ 靜態圓盤試件和動態斜面圓盤：45鋼
■ 尺寸：360×200×223mm
■ 重量：7㎏

注：對于特殊材質靜態的圓盤試件和動態斜面圓盤，請與專業人員聯系。
